Elektrodrążarka drutowa CNC DK7725

Elektrodrążarka drutowa CNC DK7725

Przejazdy 250 × 320 mm • Grubość detalu do 300 mm • Obciążenie do 200 kg

Opis skrócony

DK7725 to elektrodrążarka drutowa CNC do wykonywania konturów w materiałach przewodzących prąd.

Przejazdy stołu 250 × 320 mm, maksymalna grubość cięcia 300 mm i obciążenie do 200 kg umożliwiają obróbkę elementów narzędziowych oraz części technicznych. Wersja podstawowa maszyny obejmuje sterowanie do cięcia jednoprzejściowego i ręczny układ smarowania.

Złożone kształty w metalowych detalach DK7725 wykorzystuje drut molibdenowy o średnicy 0,10–0,20 mm. Obróbka elektroerozyjna pozwala kształtować materiały przewodzące prąd, w tym stale narzędziowe, także po hartowaniu. Maszyna sprawdzi się przy wykonywaniu wykrojników, matryc, elementów form oraz detali o skomplikowanych obrysach. Dobór parametrów procesu zależy od materiału, grubości i oczekiwanego wykończenia powierzchni.

Stół o wymiarach 520 × 340 mm zapewnia miejsce do mocowania detali, a przejazdy 250 × 320 mm określają zakres ruchu roboczego. Maksymalna grubość cięcia wynosi 300 mm. Dopuszczalne obciążenie stołu do 200 kg pozwala uwzględnić cięższe elementy, z zachowaniem limitu masy detalu i jego mocowania.

Sterowanie i możliwość rozbudowy

Wersja podstawowa pracuje ze sterowaniem jednoprzejściowym. Materiały producenta wskazują system X8 z

funkcjami rysowania i obróbki oraz importem m.in. DXF i kodu G. Dostępne opcje obejmują sterowanie wieloprzejściowe, cyfrowy odczyt położenia X/Y oraz automatyczne smarowanie. Konfigurację można dobrać do

sposobu pracy i wymagań dotyczących powierzchni.

Cięcie stożkowe

Dla serii DK77 producent podaje standardowy zakres cięcia stożkowego ±6° przy wysokości 80 mm. Pozwala to

planować obróbkę detali wymagających pochylenia powierzchni. Dostępność większych zakresów należy ustalić dla wybranej konfiguracji.

Dane techniczne i wyposażenie

Model DK7725

Technologia Elektrodrążenie drutowe CNC (Wire EDM)

Przejazdy stołu 250 × 320 mm

Wymiary stołu 520 × 340 mm

Maksymalna grubość cięcia 300 mm

Maksymalne obciążenie 200 kg

Wymiary maszyny 1450 × 900 × 1500 mm

Masa maszyny 1000 kg

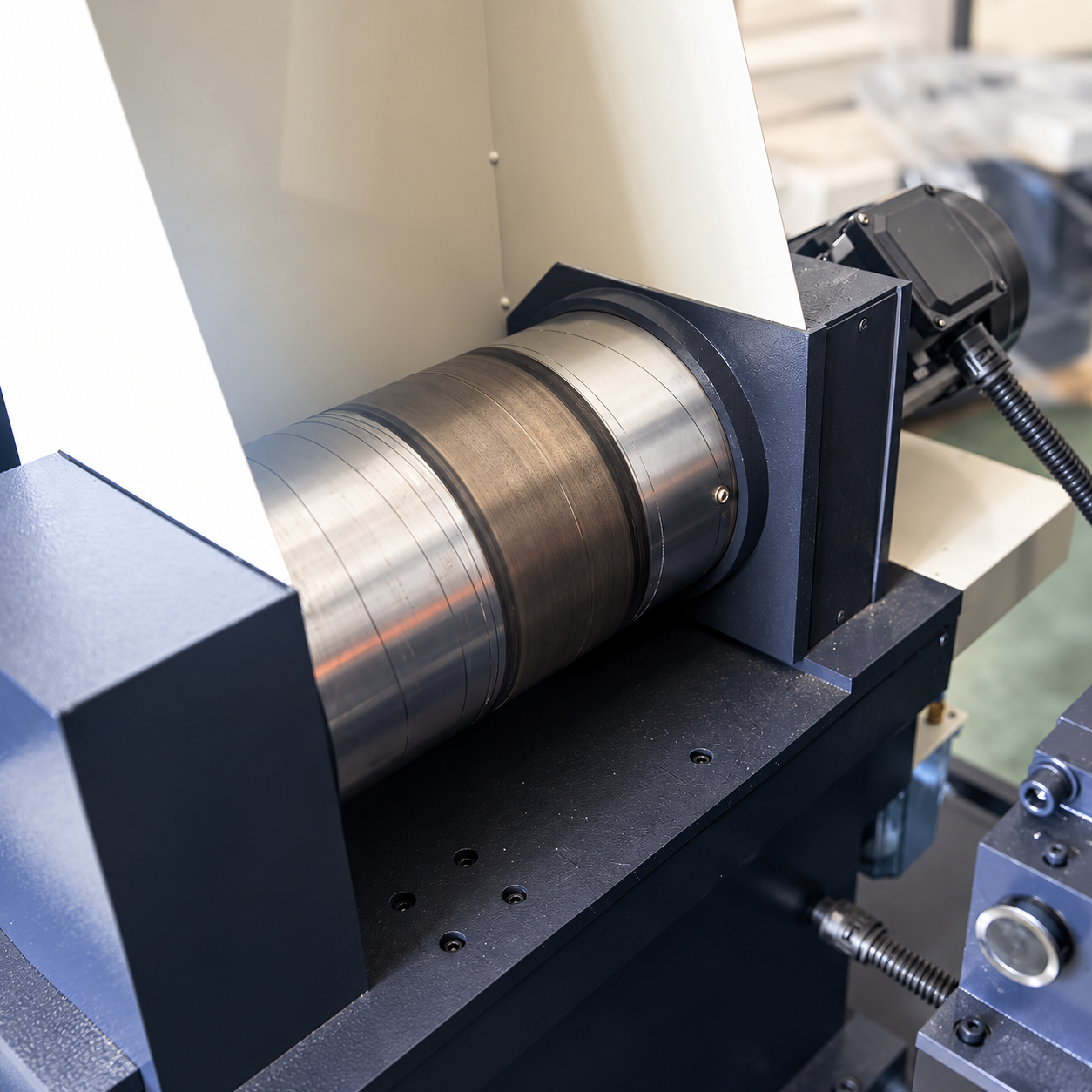

Średnica drutu molibdenowego¹ 0,10–0,20 mm

Moc podana przez producenta¹ 1,5 kW

Dokładność deklarowana¹ ≤ 0,02 mm

Maksymalna wydajność cięcia¹ Do 130 mm²/min

Standardowy zakres stożka¹ ±6° / 80 mm

Zasilanie Dobierane przy zamówieniu – wymaga potwierdzenia

¹ Parametry wspólne serii DK77, podane w załączniku. Osiągane wyniki zależą od konfiguracji oraz warunków obróbki.

Wartość 130 mm²/min opisuje wydajność powierzchniową cięcia, a nie prędkość posuwu.

Wyposażenie podstawowe według oferty

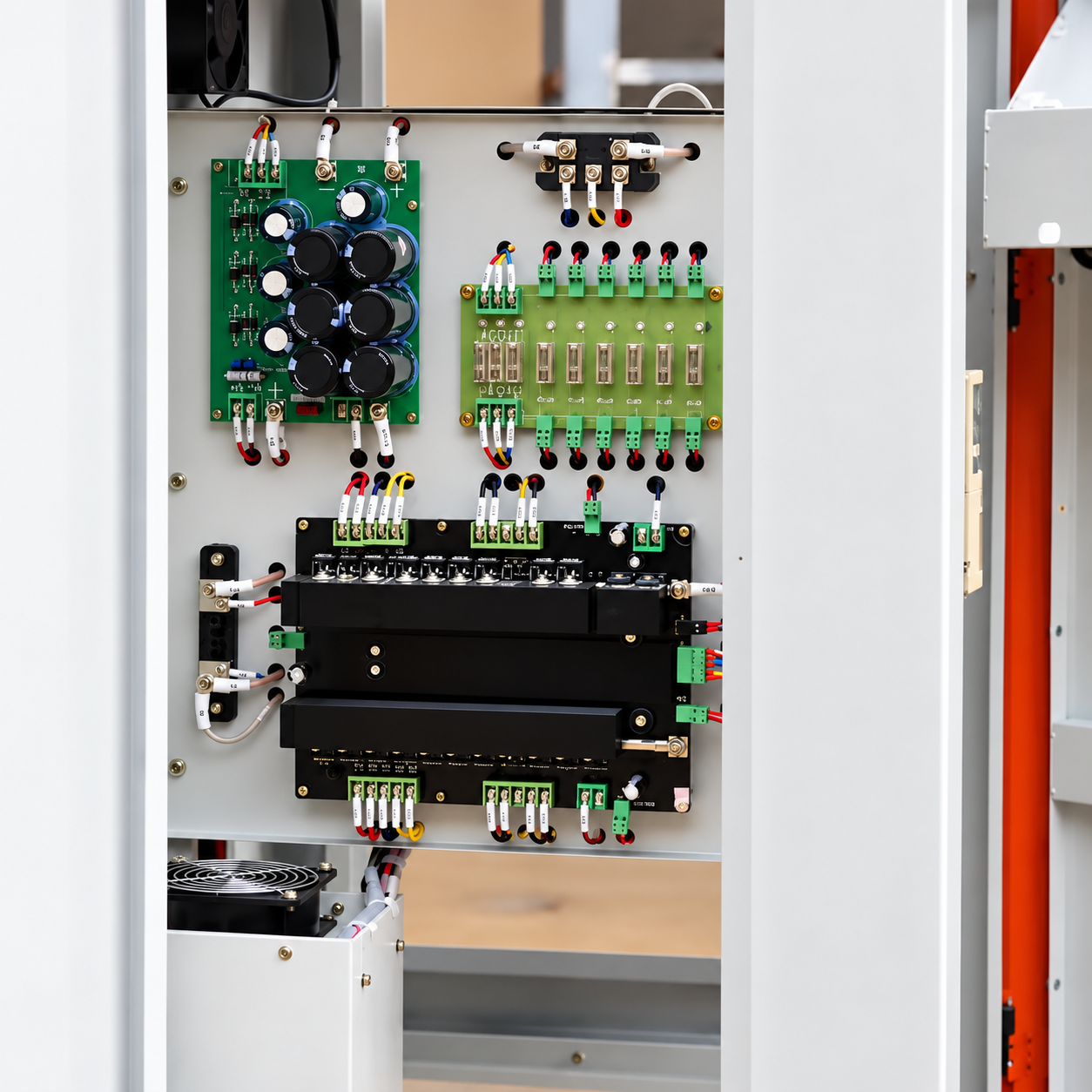

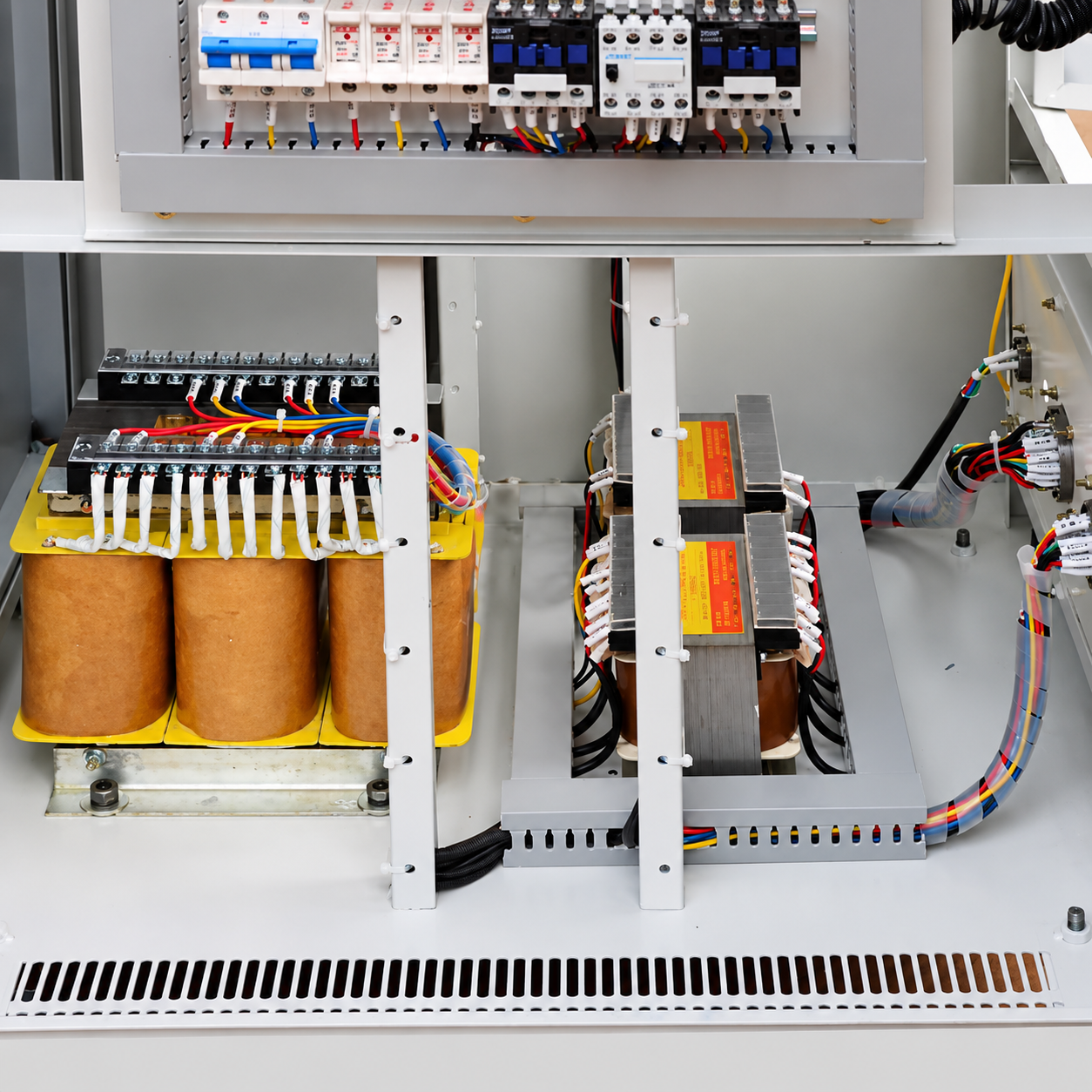

Maszyna DK7725, szafa sterownicza do cięcia jednoprzejściowego, komputer, ręczny układ smarowania, zbiornik z pompą i silnikiem, przewody doprowadzające i odprowadzające ciecz oraz drut molibdenowy Ø 0,18 mm o długości 500 m. Lista dostawy obejmuje również podstawowe elementy mocujące i poziomujące, osłonę oraz dokumentację fabryczną.

Opcje dodatkowe

• Sterowanie wieloprzejściowe z silnikami krokowymi.

• Zbiornik z układem podawania cieczy pod podwyższonym ciśnieniem.

• Cyfrowy odczyt położenia osi X/Y (DRO).

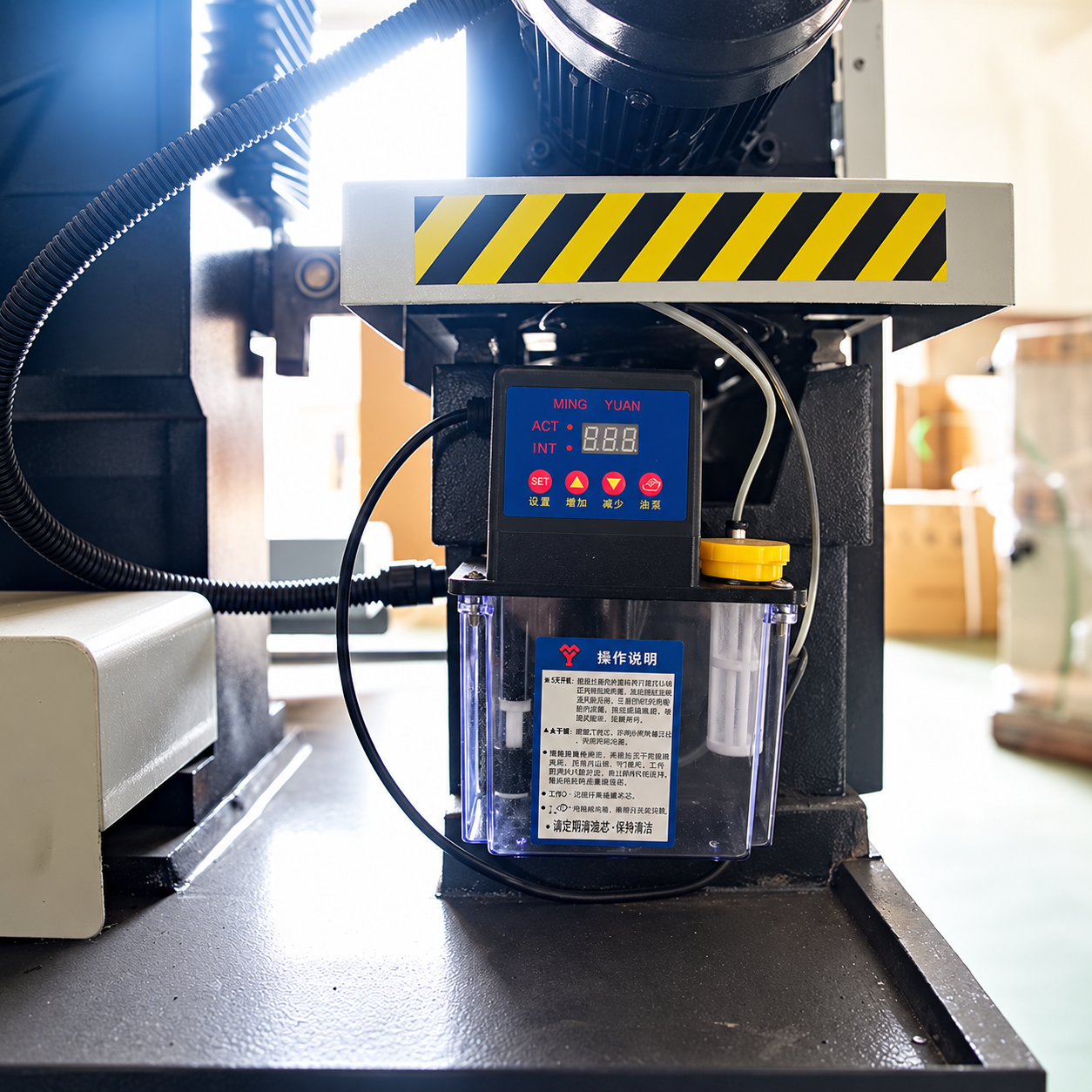

• Elektryczny automatyczny układ smarowania.

• Opcja obróbki aluminium – zakres do uzgodnienia.

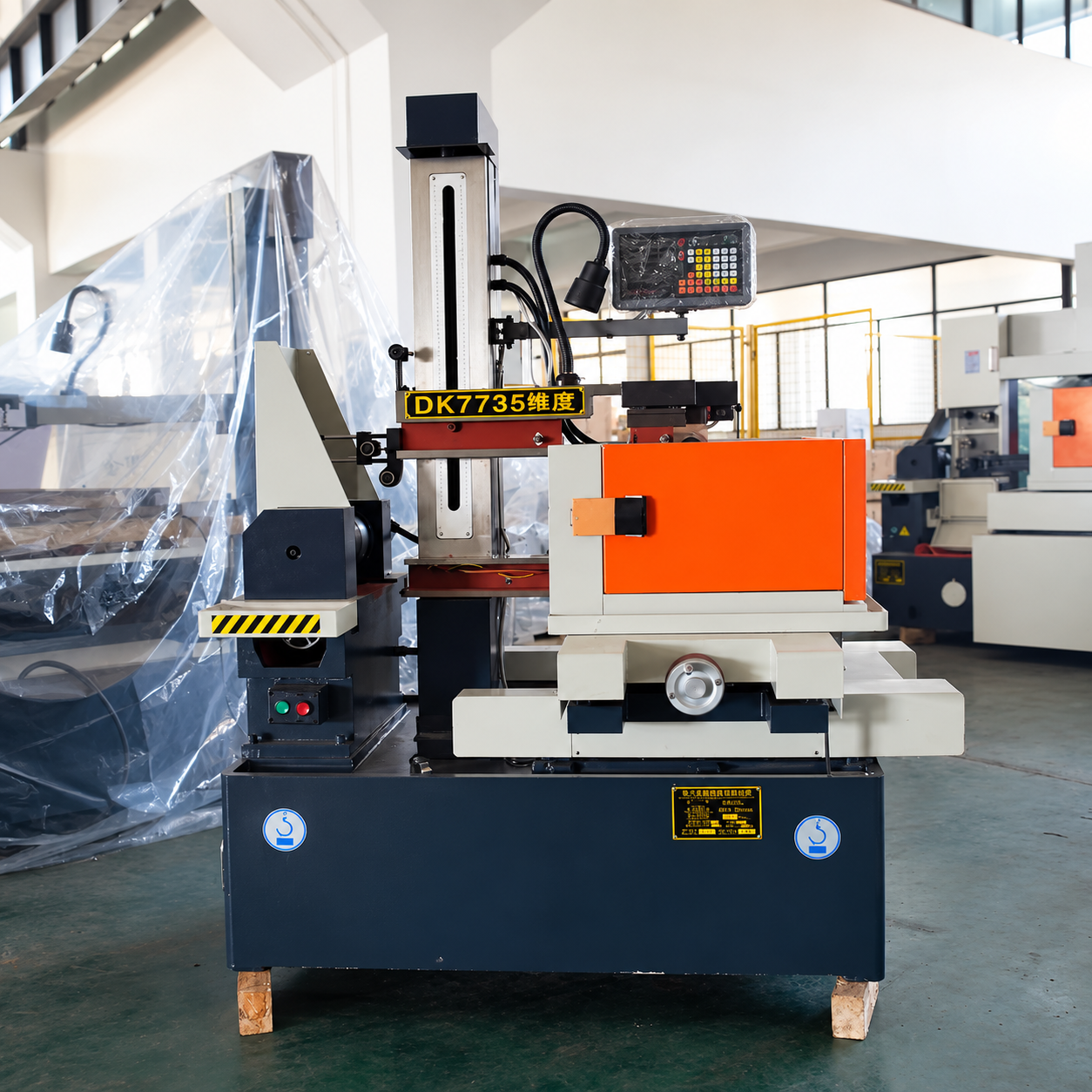

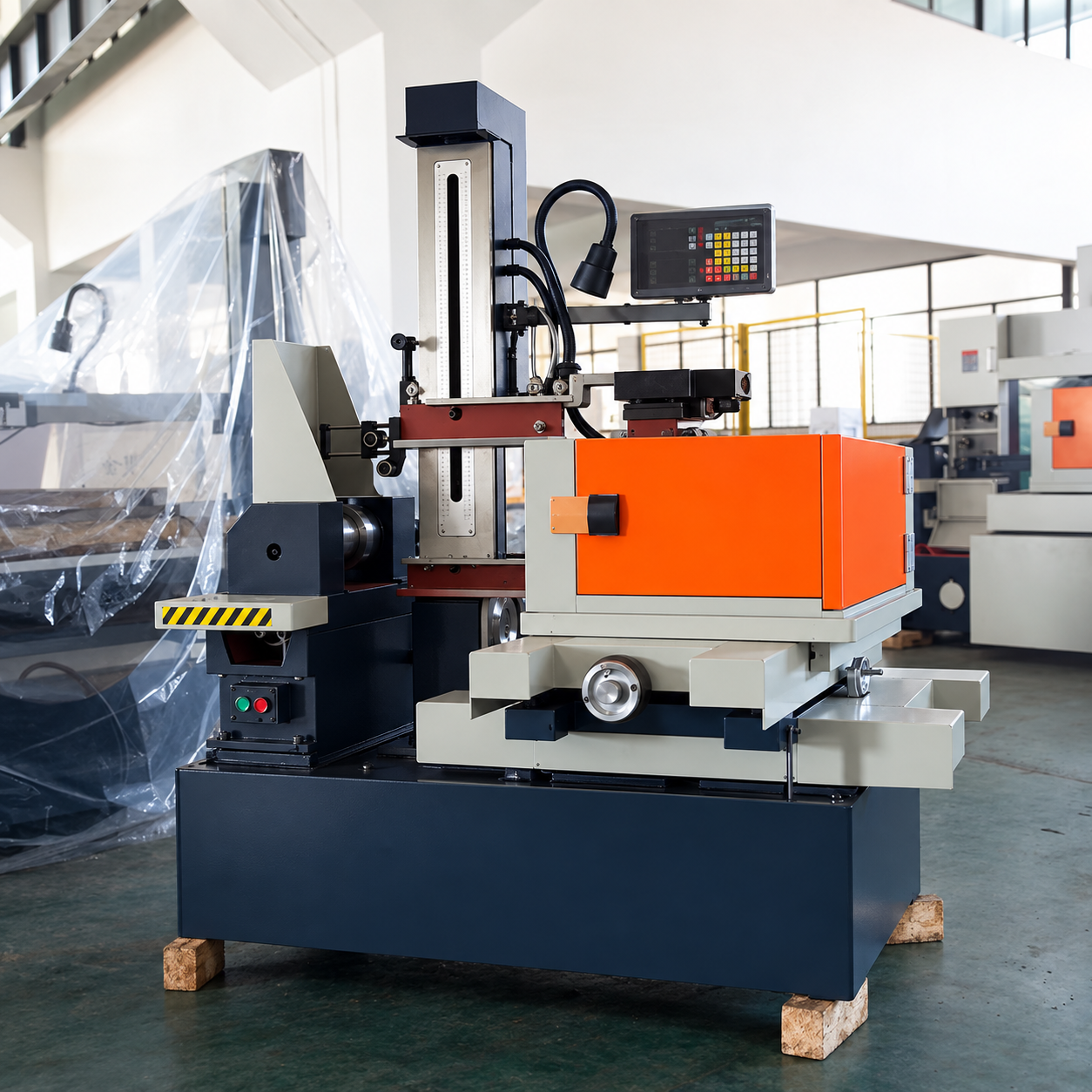

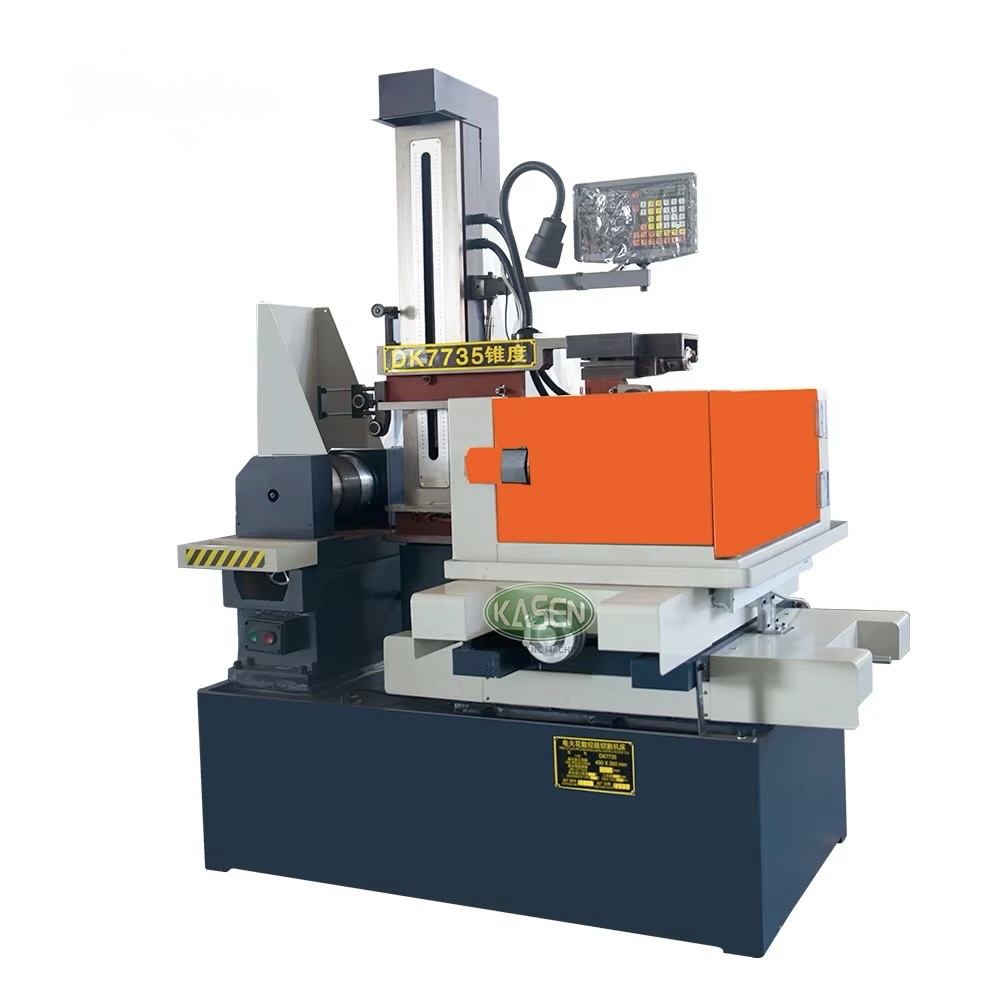

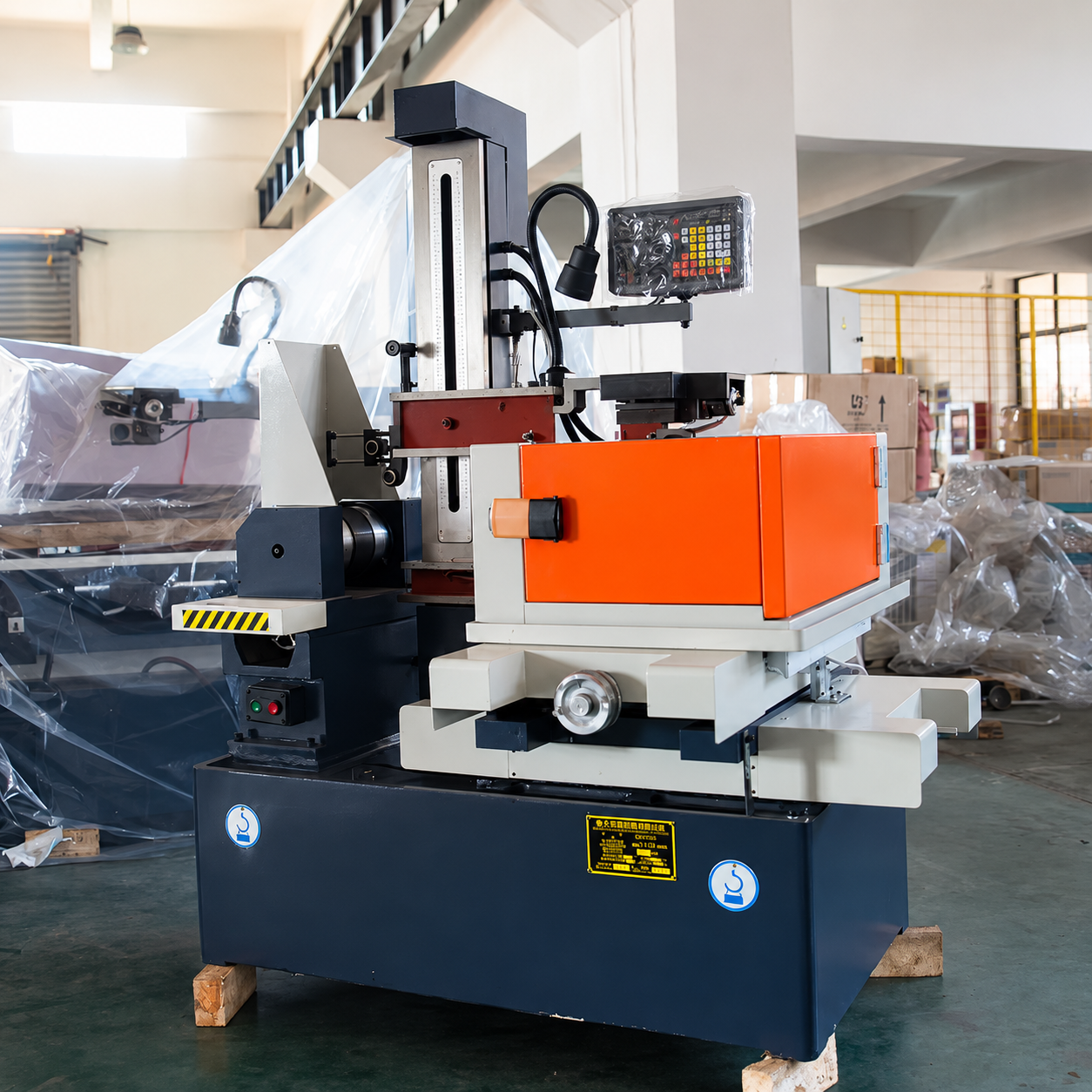

Zdjęcia przedstawiają maszynę z odczytem DRO, który w ofercie jest wyposażeniem opcjonalnym. Wyposażenie dostarczanej maszyny zależy od uzgodnionej konfiguracji.

Gwarancja 1 rok
